-
高新技術企業(yè)
-
ISO9001質量管理體系認證
-
中國建筑材料聯(lián)合會混凝土外加劑分會會員單位
-
硅酸鹽學會理事單位
產品概述
GL-E1超高強高性能無收縮灌漿料是為滿足風電設備基礎底座灌漿設備安裝使用；以及高速鐵路、客運專線、高速公路等的支座灌漿和大型高精度設備儀器安裝及大面積地面自動找平和工程加固而研發(fā)的一種新產品，采用了多種無機添加劑，是一種高性能聚合物改性的水泥基灌漿材料，具有良好的施工性能，能自動流平，早期強度發(fā)展快，無收縮等特點。該產品各項技術性能指標均達到國內同類產品的先進水平。
產品特點
1、塑性和硬化后雙重膨脹功能：牢固粘接，能有效地傳遞載荷。
2、早強功能： 1天抗壓強度大于50MPa。
3、高流動性能：流動性好，且不離析、不泌水，不需振搗實現(xiàn)自流平。
4、高強： 28天抗壓強度大于110MPa， 28天抗折強度大于17Mpa。
5、粘結力大：與鋼筋握裹力大，與新老混凝土粘結牢固。
6、高耐久性：抗?jié)B、抗碳化、抗腐蝕性好，耐油、耐老化，對鋼筋無銹蝕。
7、不含氯化物：對設備、鋼筋無銹蝕作用。
8、綠色環(huán)保：無毒、無害、不老化、對水質及周圍環(huán)境無污染。
9、施工方便:直接加水攪拌均勻即可、施工效率高、質量可靠、成本低廉、縮短工期。
技術性能
參照標準：JC/986-2018、GB/T 50448-2015
產品主要技術指標：
|
檢測項目 |
性能指標（III類） |
檢測結果（標準養(yǎng)護） |
|
|
GL-E1超高強型 |
|||
|
流動度/mm |
初始 |
≥290 |
300 |
|
30min |
≥260 |
280 |
|
|
抗壓強度/Mpa |
1d |
≥20 |
50 |
|
3d |
≥40 |
70 |
|
|
28d |
≥60 |
110 |
|
|
豎向膨脹率/% |
3h |
0.1～3.5 |
1.1 |
|
24 h與3h差值 |
0.02～0.5 |
0.1 |
|
|
氯離子含量/% |
≤0.1 |
0.04 |
|
|
泌水率/% |
0 |
0 |
|
使用方法
參照GB/T 50448-2015，若對產品有特殊要求，請與廠家及時溝通。
1.水料比控制
施工攪拌過程中，應嚴格按照我公司提供的水料比進行攪拌，GL-E1型采用10%—12%水料比（以質量計）。每袋25kg灌漿料，對應加水2.5kg—3kg。
2.攪拌方式方法
必須采用強制式機械攪拌，嚴禁采用人工攪拌方式。（若采用電鉆攪拌方式，宜先將準確稱取的水先加入到容器當中，然后邊加料邊攪拌。）將漿料充分攪拌3min后靜置1min，待漿料表面氣泡排出后，再攪拌2min即可。
3.攪拌量
每次攪拌漿料的量，應根據實際需灌注體積確定，漿料攪拌完成后，灌注過程時間不宜過長（不應超過30min），嚴禁二次加水提高流動性繼續(xù)使用。當灌注方量較大時，宜采用分次攪拌并保證灌漿連續(xù)。灌漿應從一側連續(xù)灌漿，并從另一側溢出為止，不得從相對兩側同時進行灌漿作業(yè)。
4.養(yǎng)護
灌注完成以后，待接近終凝時，應采用草席或塑料薄膜覆蓋，并持續(xù)進行灑水保持濕潤養(yǎng)護，建議持續(xù)養(yǎng)護7天以上為宜。環(huán)境溫度低于5℃時應采取保溫措施。
注意事項
1.灌注的施工面，必須處理符合要求方可施工。
2.加水量嚴禁超出推薦范圍。
3.必須采用強制式機械攪拌，嚴禁采用人工攪拌方式。
4.避免在陽光直射，大風和下雨時使用本產品進行施工。
5.應從一側連續(xù)灌漿，不得從相對兩側同時灌漿。
6.即拌及用，嚴禁二次加水使用。
7.養(yǎng)護應充分，嚴禁直接對灌漿面層灑水。
8.低溫環(huán)境下硬化前，應進行保溫處理。
應用范圍
風電設備基礎底座灌漿設備安裝使用；也可以用于支座灌漿和大型高精度設備儀器安裝灌漿及大面積地面自動找平和工程加固。
包裝及存放
本產品為袋裝，每袋25kg。在貯存和使用中應注意防潮，存放時距離地面20cm，本產品儲存于通風、干燥、陰涼處，溫度不得超過35度，未開封保質期為3個月，過期或受潮后須檢驗合格后方可使用。
產品主要圖片及應用：

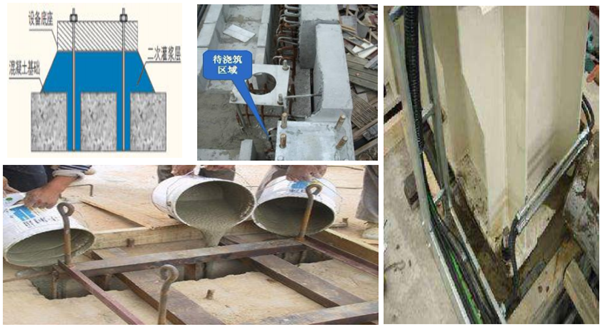

一、風電基礎灌漿、大型設備和精密設備地腳螺栓與基座二次灌注

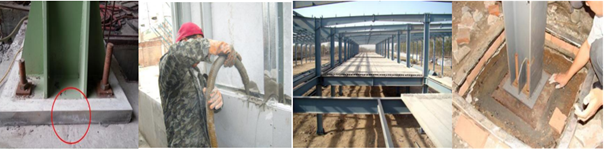

二、鋼結構與混凝土固結二次灌注

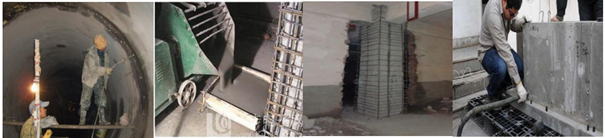

三、孔道灌漿；地面自動找平等
